المعدات
مكونات محطة الخرسانة بمواصفات عالمية
الميكسر
خلاطات ميسكر Twin-shaft Concrete Mixer and Planetary Mixer
خلاط الخرسانة هو قلب محطة الخلط، ويتميز بكفاءة عالية في خلط جميع أنواع الخرسانة. نوفر خلاطات مستوردة بتقنية المحورين المزدوجين ونظام البان لضمان خلط متجانس وسريع، مع قدرة على التعامل مع جميع أنواع الخلطات من الخرسانة العادية حتى عالية المقاومة.
| السعة الإنتاجية (Filling Volume) | من 0.5 متر الي 4 متر |
| بلد المنشأ | مستورد (ايطالي/تركي/صيني/الماني) |
| موديل ميكسر | Planetary Mixer |
| موديل ميكسر | Twin-shaft Concrete Mixer |
هوبر تخزين المواد
وحدة تخزين وتغذية المواد
فيدر تخزين المواد هو الوحدة المسؤولة عن استقبال وتخزين المواد الخام (رمل، زلط، سن) وتوزيعها على الميكسر بنسب دقيقة. مصنع من صاج عالي الجودة مع نظام بوابات هيدروليكية للتحكم الدقيق في التفريغ، ومقسم إلى 4 عيون منفصلة لتخزين أنواع مختلفة من المواد.
| عدد الوحدات (العيون) | متوفر من 2 الي 6 عين حسب متطلبات العميل |
| عدد البوابات | 2 بوابة لكل عين |
| نوع البوابات | بستم هواء |
سير الميزان
سير ناقل إلكتروني بنظام وزن دقيق - Load Cell System
سير الميزان هو نظام نقل ووزن إلكتروني متكامل يقوم بوزن المواد أثناء نقلها من الفيدر إلى الميكسر. مزود بـ 4 خلايا وزن (Load Cells) عالية الدقة بسعة 5000 كجم، مما يضمن دقة الخلطات والالتزام بالمواصفات المطلوبة.
| طول السير | من 6 متر الي 14 متر |
| عرض السير | من 60 سم الي 120 سم |
| مادة الهيكل | كمر U16 حديد وصلب |
| نوع السير | كاوتش شيفرون (Chevron) 4 طبقات |
| عدد خلايا الوزن | 4 Load Cells × 5000 كجم |
| عدد الدرامات | 2 (أمامي وخلفي) |
| نوع البلي | مستورد عالي الجودة |
| قطر البكر | 3 بوصة |
| القدرة المحركة | موتور + جيربوكس 20 حصان |
| الدقة | ±0.5% |
سير ناقل المواد
سير نقل عمومي - سير صاعد
سير ناقل عمومي لنقل المواد من منطقة التخزين إلى هوبر المحطة، مصمم بمواصفات صناعية عالية لتحمل الأحمال الثقيلة والتشغيل المستمر. مزود بمشايه على طول السير للصيانة والتفتيش الدوري.
| طول السير | 24 متر |
| عرض السير | 1 متر (100 سم) |
| مادة الهيكل | مربع 8×8 و 6×6 |
| حوامل البكر | كمر U10 |
| نوع السير | كاوتش مضلع 4 طبقات |
| قطر البكر | 3 بوصة |
| عدد الدرامات | 2 (أمامي مطاطي + خلفي) |
| قطر الدرام | 33 سم |
| القدرة المحركة | موتور + جيربوكس 40 حصان |
| مشايه الصيانة | بطول السير الكامل |
منصة الخلاطة – برج الموازين
هيكل معدني متكامل - برج + منصة + سلالم
المنصة هي الهيكل الحامل الرئيسي للمحطة، مصمم لتحمل جميع الأوزان والاهتزازات الناتجة عن عملية الخلط. يشمل برج الموازين، السطح العلوي، الأرجل، السلالم، والترابزين.
| أرجل المحطة | كمر H (20×20) |
| برج الموازين | كمر U16 |
| شاسيه المنصة | كمر H20 |
| أرضية المنصة | صاج 3 مم بقالوه |
| سلم الصعود | جزئين × 3.5 متر لكل جزء |
| ترابزين الحماية | مواسير 1.25 بوصة + زوايا 4×4 |
| قواعد التثبيت | بلاتات سمك 20 مم |
| معالجة السطح | دهان برايمر + لون نهائي |
هوبر الانتظار
قادوس انتظار المواد - سعة 3.5 م³
هوبر الانتظار (الحافظة) هو القادوس الذي يستقبل المواد من السير قبل دخولها للميكسر، مزود ببوابة تحكم هيدروليكية وموتور هزاز لضمان انسيابية التفريغ ومنع الانسداد.
| السعة | 3.5 متر مكعب |
| سُمك الصاج | 5 مم |
| نوع البوابة | هيدروليكية (بستم هواء) |
| مقاس البستم | 100/300 مم |
| موتور الهزاز | 0.5 حصان |
| سويتش التأكيد | مغناطيسي (فتح/إغلاق) |
| نظام الإحكام | محكوم على الميكسر |
| الوظيفة | منع تسريب الأتربة |
ميزان الأسمنت
نظام وزن الأسمنت الإلكتروني - سعة 2 طن
ميزان إلكتروني عالي الدقة لوزن الأسمنت قبل إدخاله للميكسر، مزود بـ 4 خلايا وزن (Load Cells) وبوابة تفريغ هيدروليكية قطر 300 مم، مع موتور هزاز لضمان التفريغ الكامل.
| السعة | 2 طن (2000 كجم) |
| سُمك الصاج | 5 مم |
| عدد خلايا الوزن | 4 Load Cells |
| قطر بوابة التحكم | 300 مم |
| نوع البوابة | هيدروليكية (بستم هواء خاص) |
| موتور الهزاز | 0.5 حصان |
| الدقة | ±0.5% |
| زمن التفريغ | 5-10 ثواني |
ميزان المياه
نظام وزن المياه الإلكتروني - سعة 1000 لتر
خزان وزن المياه مصنوع من صاج 5 مم، محمل على 2 خلية وزن (Load Cells)، مزود ببوابة تحكم كهربائية قطر 20 مم تعمل بواسطة بستم هواء، لضمان دقة إضافة المياه للخلطة.
| السعة | 1000 لتر |
| سُمك الصاج | 5 مم |
| عدد خلايا الوزن | 2 Load Cells |
| قطر بوابة التحكم | 20 مم |
| نوع البوابة | كهربائية (بستم هواء) |
| الدقة | ±0.5% |
| نظام الضخ | أوتوماتيكي من الخزان الرئيسي |
ميزان الإضافات
نظام وزن الإضافات الكيميائية - سعة 70 كجم
وحدة ميزان الإضافات مكونة من وحدة واحدة بسعة 70 كجم مقسمة على وحدتين (25 كجم لكل منهما)، مصنوعة من الاستانلس 2 مم مع قاعدة إريتلون، ومزودة بموتورات خاصة لكل وحدة وحوض تفريغ متصل بالميكسر.
| السعة الإجمالية | 70 كجم |
| عدد الوحدات | 2 وحدة × 25 كجم |
| المادة | استانلس ستيل 2 مم |
| نوع القاعدة | إريتلون |
| خلايا الوزن | Load Cell 25 كجم لكل وحدة |
| الموتورات | 1.1 حصان لكل وحدة |
| حوض التفريغ | متصل بالميكسر مباشرة |
| الدقة | ±0.2% |
نواقل الأسمنت
اسكرو ناقل حلزوني - قطر 273 مم
اسكرو (حلزون) ناقل للأسمنت من السايلو إلى ميزان الأسمنت، صناعة تركية، مزود بموتور 15 حصان، يعمل بطاقة نقل 80 طن/ساعة، مصمم لنقل الأسمنت بشكل محكم دون فقد أو تسرب.
| القطر | 273 مم |
| القدرة المحركة | 15 حصان (PH) |
| طاقة النقل | 80 طن/ساعة |
| بلد المنشأ | مستورد |
| نظام الإحكام | هوائي محكم لمنع التسريب |
| المادة | فولاذ مقاوم للتآكل |

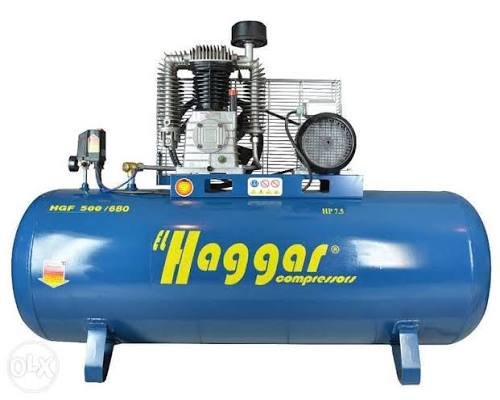

وحدة ضغط الهواء
كمبروسور هواء - خزان 500 لتر
وحدة ضغط هواء متكاملة بخزان 500 لتر، مزودة بعدد 2 بستم (مضخة) وعدد 2 موتور بقدرة 7.5 حصان لكل منهما، مع منظم ضغط أوتوماتيكي للتحكم في ضغط الكمبروسور، لتشغيل جميع البوابات الهيدروليكية والأنظمة الهوائية بالمحطة.
| سعة الخزان | 500 لتر |
| عدد البستمات | 2 مضخة هواء |
| عدد الموتورات | 2 × 7.5 حصان |
| منظم الضغط | أوتوماتيكي |
| ضغط التشغيل | 8-10 بار |
| التطبيقات | تشغيل جميع البوابات الهيدروليكية |
| نظام الأمان | صمام أمان + مانومتر |
غرفة التحكم
نظام تحكم PLC كامل - مقاس 3×3 متر
غرفة تحكم متكاملة تحتوي على لوحة باور وكنترول (شنايدر ألماني)، ونظام PLC عالي السرعة للتحكم اليدوي/الأوتوماتيكي، مع شاشة تشغيل ومراقبة منفصلة عن الكمبيوتر، وبرنامج سهل الاستخدام لإدخال وحفظ مواصفات الخلط.
| مقاس الغرفة | 3×3 متر |
| لوحة الباور | متاح |
| لوحة الكنترول | متاح |
| نظام التحكم | PLC ألماني عالي السرعة |
| أنماط التشغيل | يدوي / أوتوماتيكي / صيانة |
| شاشة التشغيل | منفصلة عن الكمبيوتر |
| البرنامج | حفظ واستدعاء مواصفات الخلط |
| المراقبة | جميع الأوزان والأجزاء |
سايلو الأسمنت
صومعة تخزين أسمنت - حمولة من 30 الي 450 طن
سايلو أسمنت عمودي بحمولة تبدء من 30 الي 450 طن، مصنوع من صاج 5 و 6 مم، بق، مزود بمسلوب، وله سلم بحري، وترابزين حماية، وخط شحن من مواسير 4 بوصة، والأرجل من كمر. H 20×20.
| الحمولة | من 30 الي 450 طن |
| المادة | صاج 5 و 6 مم |
| الأرجل | كمر H 20×20 |
| السلم | بحري للصيانة |
| ترابزين الحماية | 900 مم |
| خط الشحن | مواسير 4 بوصة |
| الدهان | برايمر + أبيض نهائي |
سير التشوين المتحرك
سير توزيع المواد - حركة يمين/يسار
سير ناقل بطول 12-14 متر وعرض 80 سم، مزود بنظام حركة أفقية (يمين/يسار) لتوزيع المواد على جميع عيون الفيدر (4 عيون) بشكل متساوٍ، مع لوحة كهرباء ومحرك خاص للحركة الأفقية.
| الطول | التصنيع حسب طلب العميل |
| العرض | التصنيع حسب طلب العميل |
| نوع السير | شيفرون (Chevron) |
| الحركة | يمين/يسار أوتوماتيكية |
| لوحة الكهرباء | خاصة بالحركة الأفقية |
| موتور الحركة | مستقل للتحرك الأفقي |
| التحكم | أوتوماتيكي بريموت كنترول وايرليس عن بعد |
خزان المياه
خزان تخزين مياه - سعة 50,000 لتر
خزان مياه رئيسي بسعة تصل الي 150 طن (150,000 لتر)، مصنوع من صاج مقاوم للصدأ٫
| السعة | حسب طلب العميل |
| المادة | صاج معالج ضد للصدأ |
